Autonomie, rapidité et fiabilité : quand le diagnostic vibratoire devient un outil opérationnel du quotidien

Face à des bruits anormaux signalés sur plusieurs rames de tramway, l’exploitant du réseau devait fiabiliser et accélérer ses diagnostics sans alourdir ses processus de maintenance. En déployant le multimètre clé en main de la vibration et de l’acoustique développée par Vibratec, celui-ci a franchi un cap décisif vers une maintenance plus autonome et plus prédictive. Cette étude de cas montre comment ce véritable stéthoscope industriel, robuste et clair peut vous accompagner dans la prise de décision technique.

Découvrez comment Vibracquis transforme la maintenance des bogies de tramways

Contexte et problématique

L’exploitant de cette grande ville exploite l’un des plus grands réseaux de tramway en France, avec des rames circulant en continu dans des conditions d’exploitation exigeantes. Dans ce contexte, les organes mécaniques critiques, notamment les réducteurs et bogies, sont soumis à des sollicitations importantes pouvant générer, à terme, des dégradations.

Plusieurs bruits anormaux ont été signalés par les équipes de conduite et de maintenance sur différentes rames, apparaissant selon les cas :

À l’accélération,
Au freinage,
Ou à haute vitesse.

Ces signaux faibles, parfois intermittents, posaient une question clé :

Comment identifier rapidement et de manière fiable un réducteur réellement défaillant, sans immobiliser inutilement les rames ni multiplier les démontages ?

C’est dans ce contexte que Vibratec a été sollicité, avec une attente claire : disposer d’un outil de diagnostic simple à utiliser, mais suffisamment puissant pour être discriminant.

Enjeux

Passer du diagnostic expert à l’outil opérationnel du quotidien

Gagner en autonomie

L’enjeu principal n’était pas uniquement de réaliser une campagne de mesures, mais bien de donner aux équipes sur le terrain les moyens de diagnostiquer elles-mêmes les situations courantes.

Réduire les délais de décision

Chaque jour d’immobilisation d’une rame a un impact opérationnel. Il devenait essentiel de statuer rapidement sur le caractère normal ou anormal d’un comportement vibratoire.

Éviter les démontages inutiles

Sans diagnostic objectif, le doute conduit souvent à des interventions lourdes et coûteuses. L’objectif était de cibler uniquement les réducteurs réellement suspects.

Capitaliser sur une référence fiable

Comparer une rame suspecte à une rame saine, mesurée avec le même outil et le même protocole, était un prérequis indispensable.

Le Game Changer du projet

La valise de mesure vibratoire clé en main Vibracquis

Plutôt qu’un dispositif complexe réservé à des experts, Vibratec a proposé à son client une valise de mesure vibratoire clé en main, pensée pour un usage terrain, rapide et reproductible.

Cette valise constitue le cœur de la solution et le fil conducteur de toute l’étude.

Une solution prête à l’emploi

La valise comprend :

Un mini-PC ou une tablette durcie,
Un module d’acquisition accélérométrique bi-voie USB,
Deux accéléromètres ICP avec embases aimantées larges,
Des câbles longue distance adaptés au terrain,
Un logiciel de mesure et de visualisation simple et intuitif.

Résultat : en quelques minutes, les équipes peuvent instrumenter une rame et lancer une mesure fiable.

Voir la fiche produit

Déployer rapidement un diagnostic terrain grâce à Vibracquis

Un outil immédiatement opérationnel pour les équipes

La première étape du projet repose sur un changement fondamental d’approche : amener le diagnostic vibratoire directement sur le terrain, au plus près de l’exploitation.
Avec la valise de mesure vibratoire clé en main fournie par Vibratec, les équipes disposent d’un outil prêt à l’emploi, simple à mettre en œuvre et parfaitement adapté aux contraintes opérationnelles du réseau de tramway.

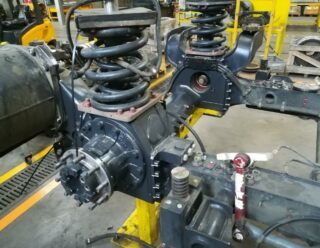

Grâce aux embases aimantées, l’instrumentation des têtes de pont se fait en quelques secondes, sans démontage ni immobilisation prolongée des rames.

La mesure vibratoire devient un geste simple, accessible aux équipes de maintenance, et non plus une opération lourde réservée à des campagnes ponctuelles.

Créer une référence fiable pour comparer et décider

Vibracquis comme outil de normalisation du diagnostic

Une fois la valise déployée, la seconde étape consiste à créer une référence vibratoire fiable, indispensable pour interpréter correctement les résultats.

Une rame neuve, considérée comme saine, est mesurée à l’aide de Vibracquis. Cette mesure sert d’étalon de comparaison pour l’ensemble du parc.

Les niveaux vibratoires observés sur cette rame de référence permettent de caractériser :

Un comportement mécanique normal,
La présence attendue des harmoniques d’engrenage,
L’absence d’excitations anormales dans les bandes critiques.

Cette référence, acquise avec le même outil, le même protocole et les mêmes capteurs, devient un atout majeur.

Chaque rame suspecte peut désormais être comparée objectivement, sans interprétation subjective ni dépendance à l’expérience individuelle.

Vibracquis ne se contente plus de mesurer : il structure la prise de décision.

Identifier rapidement les réducteurs suspects

Quand la simplicité de la solution suffit à trancher

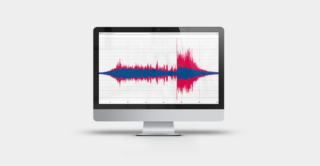

Dans de nombreux cas, la simple visualisation des signaux temporels fournie par la valise permet déjà d’établir un diagnostic clair.

Sur certaines rames présentant des bruits anormaux, les mesures ont immédiatement mis en évidence :

Des niveaux d’accélération jusqu’à 5 fois supérieurs entre deux essieux,
Des pics atteignant 150 à 200 m/s² lors de phases spécifiques (freinage, accélération),
Des comportements vibratoires absents sur la rame de référence.

En moins de cinq minutes, les équipes peuvent identifier un essieu ou un réducteur suspect, sans analyse complexe et sans démontage.

Cette capacité à trier rapidement les cas évidents représente un gain de temps et d’efficacité considérable. La valise agit ici comme un outil de diagnostic fiable, permettant d’éviter des immobilisations inutiles.

Vibracquis comme catalyseur de performance

Cette étude de cas démontre que la véritable innovation ne réside pas uniquement dans la mesure vibratoire, mais dans la mise à disposition d’un outil clé en main, pensé pour les exploitants.

Grâce à cette solution, notre client a pu :

Gagner en autonomie,
Fiabiliser ses diagnostics,
Réduire les immobilisations inutiles,
Structurer une démarche de maintenance plus prédictive.

VibrAcquis® est un outil d’aide à la décision dédié à la vibration et à l’acoustique, conçu pour rendre accessibles des mesures fiables et exploitables, sans expertise lourde préalable
